«ИЗГОТОВЛЕНИЕ ПРОТИВОТОЧНОЙ СТРУЙНОЙ МЕЛЬНИЦЫ,
ПУСК И НАЛАДКА»

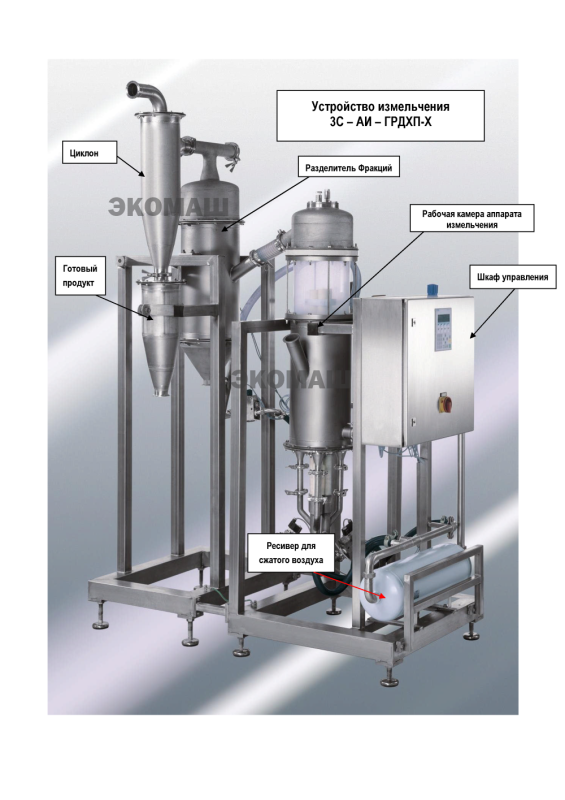

При необходимости измельчать материалы любой твёрдости от мела, туфов до корунда и алмазов можно не задумываясь выбрать для этой цели противоточную струйную мельницу. Это гарантирует получение тонкодисперсных порошков от 0.5мкм заданных фракций без присадки материала (металла) из-за истирания в обычных помольных агрегатах мелющих тел, валков, бронеплит и т.д. Измельчение материалов в струйной мельнице происходит за счёт соударений его частиц (величиной до 12 мм) в камере помола. Частицы материала разгоняются за счёт высокоскоростных струй сжатого воздуха или пара, нагнетаемого в помольную камеру посредством эжекторов, расположенных соосно и навстречу друг другу с двух сторон помольной камеры. Частицы готового материала заданной фракции отделяются от воздушного потока в сепараторе, являющемся неотъемлемым узлом мельницы, и выносятся в систему осаждения готового продукта (в блок циклонов и фильтра). Некондиционные (более крупные) частицы оседают в нижней части сепаратора и подаются на домол в помольную камеру.

Преимуществами противоточной струйной мельницы по сравнению с измельчителями с мелющими телами или валками той же производительности являются: малогабаритность (компактность), малый вес, бесшумная работа, невысокая цена, стационарная установка, всего один или два простых движущихся узла малой мощности.

ООО «ЭКОМАШ»

изготавливает противоточные струйные мельницы для помола различных материалов производительностью от 0,005 до 10 т/ч на своём заводе в г. Подольск, Московской обл. с возможностью транспортирования их узлов автотранспортом или железной дорогой и участвует в наладке её эксплуатации.

Техническая характеристика

1. Производительность по сырью:

От 5 кг до 10(12)тн в час.

2. Вид энергоносителя:

воздух или пар

3. Рабочие параметры энергоносителя:

давление - 0,6-0,8 МПа

температура - от 20°C

расход энергоносителя, м3/мин

4. Удельный расход энергоносителя, при помоле сырья :

0,6-1,0 кг/кг

5. Максимальная крупность исходного материала:

12мм

6. Влажность материала:

5,0%

7. Удельная поверхность готового продукта:

3 000...5 000 см2/г

8. Тип сепаратора:

воздушно-проходной

9. Количество сепараторов:

1 шт.

10. Диаметр сепаратора:

11. Регулирование тонкости помола:

настройкой сепаратора от 0,5 мкм

12. Тип осадителей готового продукта:

циклоны

13. Количество циклонов:

1 шт; 4 шт; 14 шт.

14. Кратность рециркуляции:

До 5 раз для помола до 5 мкм

15. Тип пылеосадителя:

рукавный фильтр

16. Габаритные размеры мельницы:

- длина
- ширина
- высота
Макс 4,5х4х6 м для 10 тн.час

17. Масса:

От 50 кг до 9354 кг

С вопросами обращаться:

ООО «ЭКОМАШ» г.Подольск, ул. Б.Серпуховская д.43

тел: 8(4967)58 32 99, 8(495)504 27 03, 8-916-321 20 39.

info@ecomach.ru
сайт: ecomach.ru

протоколы испытаний мельницы
